Устройство предварительного отбора газа (узел предварительного разделения фаз, депульсатор), является одним из основных элементов сепарационных установок, обеспечивает повышение их производительности в 1,5-2,5 раза, позволяет использовать минимальный по конструкции и объему набор сепарационного оборудования.

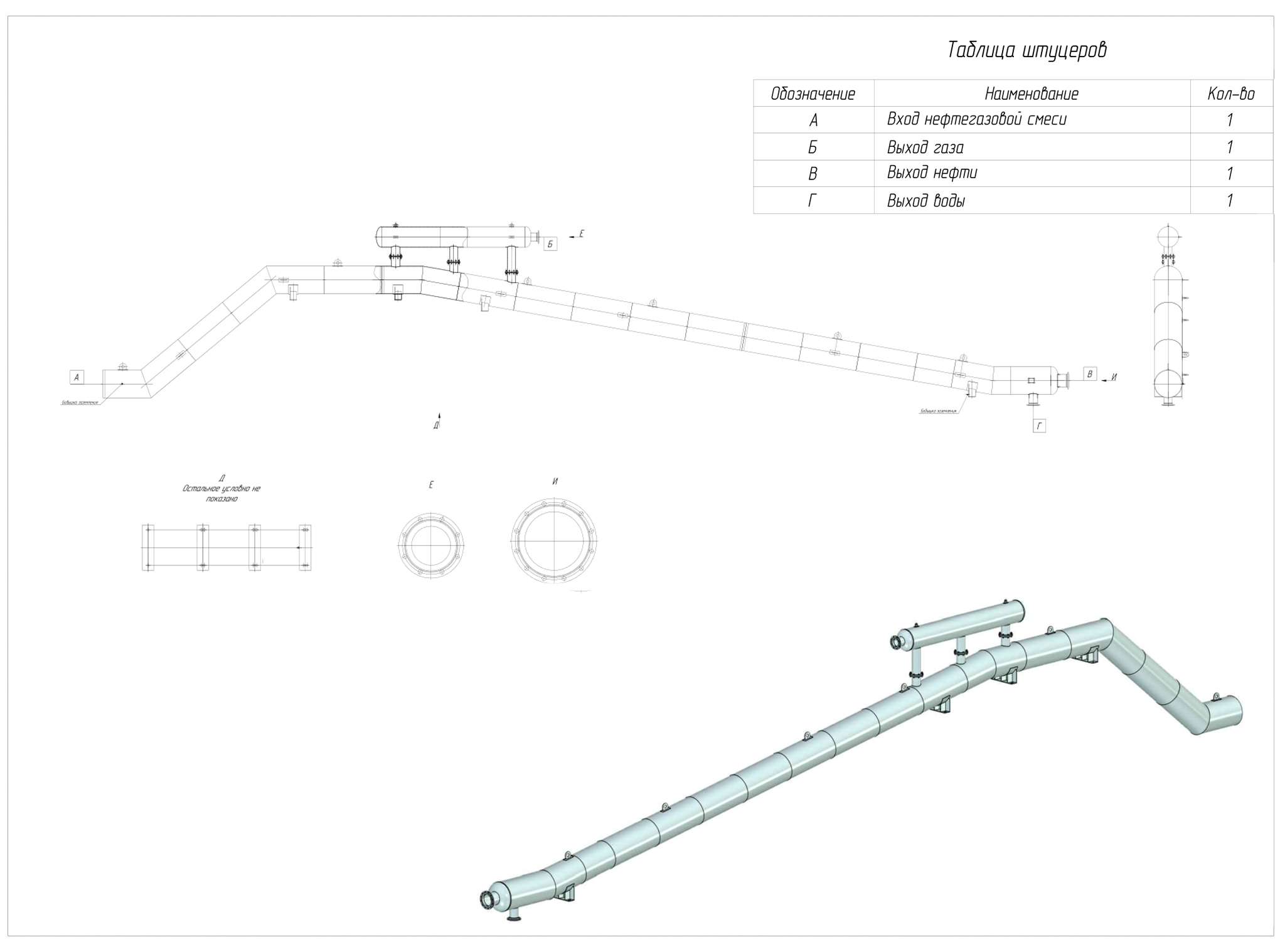

Гидравлическая и конструктивная схема депульсатора отвечает требованиям реализации эффекта расслоения фаз, достигнутого в подводящем трубопроводе, для раздельного ввода газа, нефти и воды в соответствующие зоны сепарационной установки. При этом депульсатор работает в автоматическом режиме без регулирования уровня жидкости и степени отбора газа с помощью задвижек и каких-либо регуляторов
Расчет длины, диаметра корпуса и конфигурации устройства предварительного отбора газа (УПОГа, депульсатора) производится на основании производительности по жидкости и газу, а также физико-химическим свойствам газожидкостной смеси. Устройство поставляется в разборном виде и подлежит монтажу на месте установки.
Пример условного обозначения:
УПОГ 8-0,60-800-В(Г)-ХЛ1, где:
- 8 - производительность по жидкости, тыс. м3/сут.;
- 0,60 - относительное объёмное газосодержание;
- 800 - условный диаметр корпуса, мм;
- В - вертикальное устройство отвода газа в виде колпака;
- Г - горизонтальное многоточечное устройство отвода газа;
- ХЛ1 - климатическое исполнение.
Для заказа подбора и изготовления устройства предварительного отбора газа (УПОГа, депульсатора) обращайтесь в отдел маркетинга ООО «Химмаш» по электронной почте marketing@penzahim.ru
